碧海玻璃·环保家居·智能定制·示范基地

在批量制造小五金、紧固件(如螺栓、螺母)或精密轴类零件时,易切削钢是工厂的 “效率担当”。它的核心优势在于优异的切削性能—— 通过在钢中加入硫(S)、铅(Pb)、硒(Se)等易切削元素,形成脆性夹杂物,切削时这些夹杂物会断裂,减少刀具磨损,同时降低切削力,让加工效率提升 20%-40%。比如在生产手机螺丝时,采用易切削钢(如 Y15Pb)加工,钻头的使用寿命可从加工普通钢的 5000 件提升至 12000 件,同时切削后的零件表面粗糙度能稳定在 Ra1.6 以下,无需额外抛光,直接满足装配要求。而在电机轴加工中,易切削钢的 “低加工阻力” 特性更明显:某电机厂用易切削钢替代普通结构钢后,轴类零...
2025/09/03
齿轮是机械传动的 “关节”,而齿轮钢就是决定 “关节” 耐用性的关键。它的核心价值在于高淬透性与齿面硬度—— 通过调质处理 + 表面淬火,齿轮钢的齿面硬度可达到 HRC58-62,心部硬度保持在 HRC30-35,这种 “外硬内韧” 的特性,既能抵御齿面磨损、点蚀,又能避免齿轮在承受冲击载荷时断裂。在汽车变速箱中,齿轮钢需面对每秒数十次的齿面啮合,优质齿轮钢能通过控制含碳量(通常在 0.17%-0.24%)与合金元素(如 Cr、Mn)含量,减少啮合过程中的金属疲劳,某车企测试显示,采用高端齿轮钢的变速箱,其齿轮寿命可提升 50% 以上。而在机床主轴齿轮中,齿轮钢还需具备良好的尺寸稳定性,热处理...
2025/09/03
在液压机械的核心部件里,液压用钢是隐藏的 “力量担当”。它最关键的优势在于高强度与抗疲劳性—— 面对液压系统持续的高压冲击(部分场景压力可达 31.5MPa 以上),优质液压用钢能长期保持结构稳定,不出现变形或开裂,避免因钢材失效导致的液压泄漏、设备停摆。比如在工程机械的液压油缸中,内壁用的液压用钢需经过精细热处理,保证表面硬度达 HRC28-32,同时控制粗糙度在 Ra0.4 以下,这样既能减少液压油流动阻力,又能抵御长期摩擦带来的损耗。而在风电设备的液压制动系统中,液压用钢还需具备优异的低温韧性,即便在 - 40℃的严寒环境下,也能确保制动动作精准可靠。对制造企业来说,选对液压用钢意味着 ...
2025/09/03
1、碳钢碳钢也叫碳素钢,是含碳量ωc小于2%的铁碳合金。碳钢除含碳外一般还含有少量的硅、锰、硫、磷。按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类。碳素结构钢又可分为建筑结构钢和机器制造结构钢两种。按含碳量可以把碳钢分为低碳钢(ωc≤0.25%),中碳钢(ωc=0.25%-0.6%)和高碳钢(ωc>0.6%)按磷、硫合量可以把碳素钢分为普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低)一般碳钢中含碳量越高则硬度越高,强度也就高,但塑性降低。2、碳素结构钢这类钢主要保证力学性能。故其牌号体现其力学性能,用Q+数字表示其中“Q”为屈服点“屈”字的...
2025/09/03
一、铬对钢的显微组织及热处理的影响1)铬与铁能够形成连续固溶体,缩小奥氏体相区域。铬与碳形成多种碳化物,与碳的亲和力大于铁和锰而低于钨、钼等。2)铬可降低珠光体中碳的浓度及奥氏体中碳的极限溶解度。3)减缓奥氏体的分解速度,显著提高钢的淬透性,但也增加钢的回火脆性倾向。二、铬对钢的力学性能的影响1)提高钢的强度和硬度,同时加入其他合金元素时,效果较显著。2)显著提高钢的韧脆转变温度。3)铬含量较高时冲击韧度急剧下降。三、铬对钢的物理、化学及工艺性能的影响1)提高钢的耐磨性,易获得较低的表面粗糙度值,电镀行业广泛采用镀铬技术以提高产品耐磨性和美观度,如下图。三、表面镀铬圆棒2)降低钢的电导率、电阻...
2025/09/03
一、镍对钢的显微组织及热处理的影响1)镍和铁能无限固溶,镍扩大铁的奥氏体区,是形成和稳定奥氏体的主要合金元素。2)镍和碳不形成碳化物。3)降低临界转变温度,降低钢中各元素的扩散速率,提高淬透性。4)降低共析珠光体的碳含量,其作用仅次于氮而强于锰。在降低马氏体转变温度方面的作用约为锰的一半。二、镍对钢的力学性能的影响1)强化铁素体并细化和增多珠光体,提高钢的强度,对钢的塑性影响较小,常见含镍钢产品如图。含镍钢产品2)含镍钢的碳含量可适当降低,因而可使韧性和塑性有所改善。3)提高钢的疲劳性能,减小钢对缺口的敏感性。4)由于对提高钢的淬透性和回火稳定性的作用并不是十分强,镍对调质钢的意义不大。三、镍...
2025/09/03

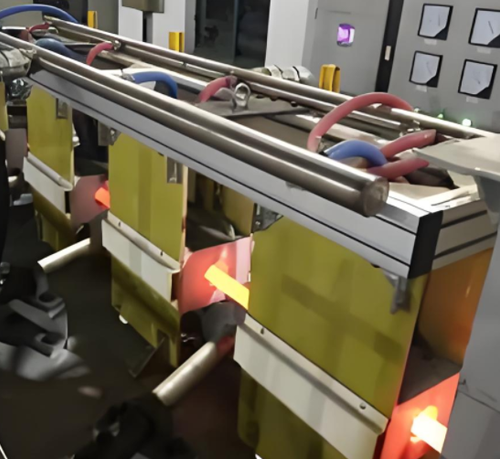

等温正火是将普通碳钢材加热奥氏体化,加热温度及保温时间与普通正火相同。保温完了后钢材冷至S曲线鼻部(孕育期最短,温度约为550~600℃),等温保持,使过冷奥氏体在此温度范围内转变完毕,得到较细(相对于等温退火而言) 的珠光体组织,然后空冷,以获得较好的加工性能和力学性能的热处理工艺。等温正火比普通等温退火所用的工艺周期较短,所得组织也较均匀。
2025/09/03

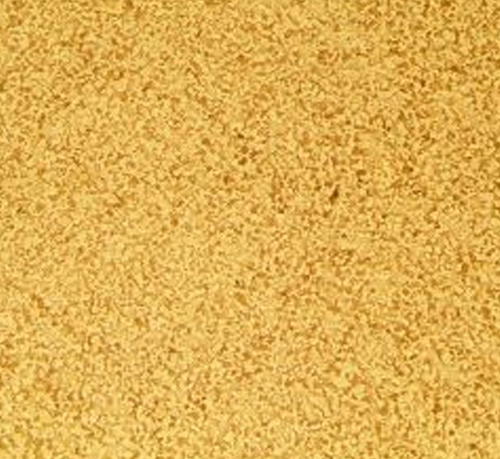

调质可以使钢的性能,材质得到很大程度的调整,其强度、塑性和韧性都较好,具有良好的综合机械性能。调质处理后得到回火索氏体。回火索氏体(tempered sorbite)是马氏体于回火时形成的,在光学镜相显微镜下放大500~600倍以上才能分辨出来,其为铁素体基体内分布着碳化物(包括渗碳体)球粒的复合组织。它也是马氏体的一种回火组织,是铁素体与粒状碳化物的混合物。此时的铁素体已基本无碳的过饱和度,碳化物也为稳定型碳化物。常温下是一种平衡组织。钢的热处理工艺包括退火、正火、淬火、回火和表面热处理等方法。其中回火又包括调质处理和时效处理。 钢的回火:按照所希望的机械性能将已经淬火的钢重新加热到(350...
2023/06/13
